Export aus Calc nach JPEG in guter Qualität

[housefreund]

• LO 4.1.2.3

Hallo,

ich möchte gerne eine Grafik (ein Balkendiagramm mit den üblichen Beschriftungen an der Achse und in der Legende) als JPEG in guter Qualität exportieren. Dateigröße soll hierbei keine Rolle spielen.
Gemäß
https://help.libreoffice.org/Common/Gra ... Options/de
sollte ich im Speicherdialog weitere Einstellungen dazu machen können nachdem ich den Dateityp ausgewählt habe, aber es treten keinerlei Optionen zum Vorschein bei mir.

Fairerweise muss man sagen dass der Export nach PNG einwandfrei aussieht, allerdings möchte ich das Problem trotz seiner akademischen Natur doch mal überwinden. Beim JPEG-Export sind es nämlich 96 dpi und 24 bit Farbtiefe und das ist nicht so prall. :/
Unabhängig vom Format hatte ich auch gehofft dass eine Einstellung zum Skalieren möglich ist, also dass die Grafik schön vergrößert wird und nach dem Versenden vom Empfänger in Powerpoint o. ä. Programmen noch selber großgezogen werden kann, je nach Bedarf halt.

Der Vollständigkeit halber hier mal schon gefundene Themen in denen ich nicht direkt eine Lösung des Themas gefunden habe:
viewtopic.php?f=2&t=18130
viewtopic.php?f=5&t=7905
viewtopic.php?f=2&t=8374
viewtopic.php?f=2&t=42762

[F3K Total]

Hi,
auf jeden Fall geht es per Makro.
Anbei eine Beispieldatei. Im Makro Code kannst Du die Bildbreite in Pixeln anpassen.
Damit die Makros laufen dürfen, stellst du unter Extras/Optionen/Openoffice.org oder LibreOffice.org/Sicherheit/Makrosicherheit mindestens die Stufe "Mittel" ein, dann wirst du beim Öffnen von Dokumenten gefragt, ob du Makros ausführen möchtest.

Gruß R

[housefreund]

Etwas verspätet ein "vielen Dank!". Sehr interessant, hat geklappt wie von dir beschrieben, für den Fall von LO.

Basic kann ich nicht, muss ich mir mal anschauen...
Ich habe da jetzt schon die Zeile

Code: Alles auswählen

nPixelX = 8000 '<<<<----HIER Bildbreite eingeben

und weiter unten andere auskommentierte Zeilen
gefunden. Aufgrund der weiterhin niedrigen dpi-Zahl und damit verbundenen Schlieren würde ich noch gerne die dpi-Zahl erhöhen. Könnte das die LO-Engine überhaupt? Sie schafft es anscheinend ja schon, die normalen Pixel alle hochzuskalieren damit es bei 8000 Pixel alles passend aussieht. Habe auch schon mit einschlägigen Begriffen gesucht und nicht lachen, aber dieser Thread ist fast immer unter den Top 5 bis Top 10 Ergebnissen. :/

[F3K Total]

Hallo,
dpi heißt nix weiter als dots per inch.
Also Pixel pro 2,54 cm.
Wenn du ein 8000 Pixel breites Bild auf 400 dpi einstellst, bedeutet das, dass das Bild dann eine Größe von 8000/400 = 20 inch hat oder 50,8 cm breit dargestellt wird.
Ein Bildschirm hat in der Regel eine Auflösung von 96 dpi, oder anders, erst wenn du das Bild soweit zoomst, das es 5,37m breit dargestellt wird, hast du die Bildschirmauflösung getroffen, alles was kleiner ist, muss scharf sein.
Sonst hast Du ein anderes Problem.
Gruß R

[housefreund]

Gut, ok... rein technisch scon. Nur ... dpi ist nicht gleich dpi.

In dem Fall hier wäre es "Schärfe", die ich gerne haben würde.

[F3K Total]

Nur ... dpi ist nicht gleich dpi.

Quatsch!
Wie ich es geschrieben habe, 100 dpi sind 100 Punkte pro Inch (2,54 cm) immer!
Schärfe?
Wo denn?
Auf dem Drucker oder am Bildschirm?
R

[F3K Total]

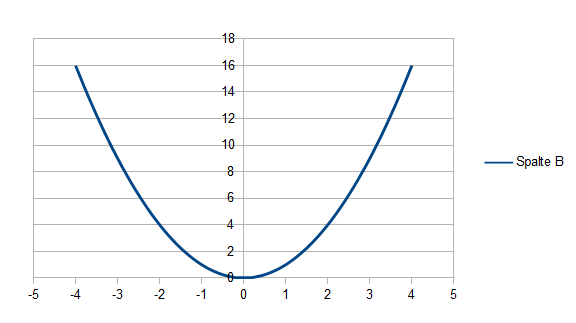

Vermutlich meinst du das typisch verwaschene der .jpg -Datei. Nimm .png, die Datei im Anhang habe ich auf 576 Pixel eingestellt.
Das exportierte Bild mit Gimp auf 96 dpi eingestellt, ist das scharf?


Gruß R

EDIT: oder du änderst die Qualität für .jpg auf 100%:

Code: Alles auswählen

'filter data for the image/jpeg MediaType
aFilterData(2).Name  ="Quality"
aFilterData(2).Value = 100'<------Qualität einstellen


[housefreund]

Vermutlich meinst du das typisch verwaschene der .jpg -Datei. Nimm .png, die Datei im Anhang habe ich auf 576 Pixel eingestellt.
Das exportierte Bild mit Gimp auf 96 dpi eingestellt, ist das scharf?


Gruß R

EDIT: oder du änderst die Qualität für .jpg auf 100%:

Code: Alles auswählen

'filter data for the image/jpeg MediaType
aFilterData(2).Name  ="Quality"
aFilterData(2).Value = 100'<------Qualität einstellen


Ja, gut, das war irgendwo Quatsch, aber im Anwendungsfall lässt es sich schon übersetzen: wenn man im AR z. B. einen Bereicht markiert und die Screenshot-Einstellungen 300 dpi gesetzt hat, sehen die Screenshots sehr nett aus im Vergleich zu den dpi-Einstellungen des Systems.

Genau, das Verwaschene war nciht so toll. PNG-Dateien sind immer direkt so groß, da werde ich erst einmal die Qualität der JPEG ändern, vielen Dank!
