Diagramme - tricky X-Achsenkonfiguration
Verfasst: Mi, 11.05.2011 16:18
von Cédric
Tach zusammen,
Ich benötige zur Darstellung eines Messabweichungsdiagrammes für Feinzeiger nach DIN 897-1 folgende X-Achse:
Sie beginnt beim Schnitt mit der Y-Achse Rechts von dieser mit dem Wert 50 und sinkt von rechts nach links auf den Wert 0, um dann dann wieder bis 50 anzusteigen.
Etwa so:
!
!
!
50 40 30 20 10 0 10 20 30 40 50
!
!
!
kann das jemand zaubern?
Gruss,
Cédric
Re: Diagramme - tricky X-Achsenkonfiguration
Verfasst: Mi, 11.05.2011 16:35
von lorbass
Cédric hat geschrieben:kann das jemand zaubern?
Wieso zaubern?
Gruß
lorbass
Re: Diagramme - tricky X-Achsenkonfiguration
Verfasst: Mi, 11.05.2011 16:52
von Cédric
WOW, schnelle Antwort!. Genau so stell ich mir die Achse vor, jedoch benötige ich ein xy-Diagramm welches nur die Messwerte als Punkte darstellt statt des Balkendiagrammes. Aber einfach die Art des Diagramms wechseln bringt da nichts.
ich pack ma n bild in den Anhang, dann wirds denk ich klarer...

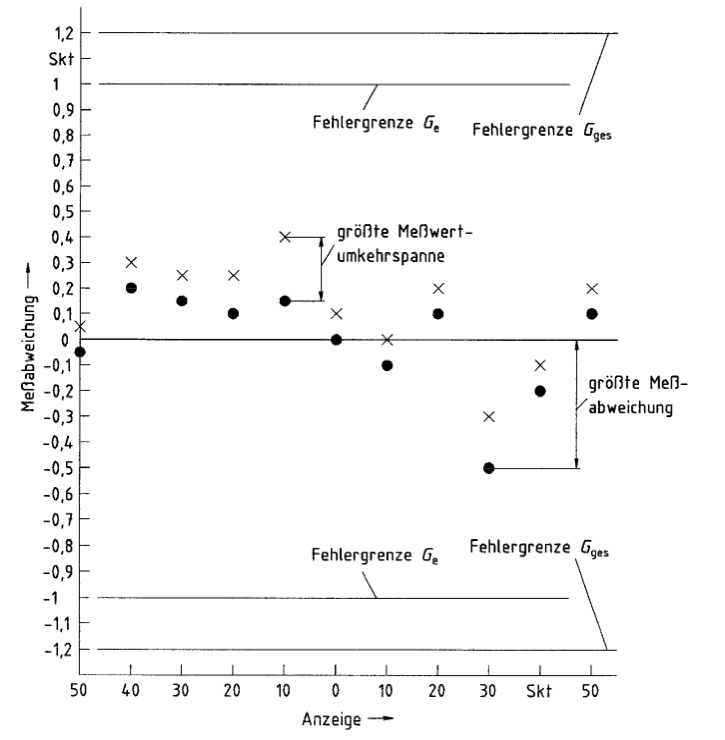

- Abweichungsdiagramm.png (76.16 KiB) 370 mal betrachtet
Any Ideas?
Re: Diagramme - tricky X-Achsenkonfiguration
Verfasst: Mi, 11.05.2011 17:38
von Karolus
Hallo
Du musst deine x-werte in den Zahlenbereich -50 bis 50 transponieren, den Diagrammtyp "xy-Diagramm" mit Punktansicht auswählen, die Schnittpunkte der Achsen nach deinen Wünschen einstellen und das Zahlenformat der x-achse anpassen damit die Vorzeichen der Minuswerte nicht angezeigt werden. siehe Beispiel:
Gruß Karo
Re: Diagramme - tricky X-Achsenkonfiguration
Verfasst: Mi, 11.05.2011 17:52
von lorbass
Dann vielleicht als Linien- statt Säulendiagramm?
Gruß
lorbass
Re: Diagramme - tricky X-Achsenkonfiguration
Verfasst: Mi, 11.05.2011 19:15
von Cédric
Super Leute, Ihr seid die besten!
Tausend Dank!
