XY Diagramm

[lorbass]

Ist es möglich, die skalierung der Y-Achse dahingehend zu ändern, dass sie keinen Bereich von a bis b, sondern von einander verschiedene Begriffe anzeigt?

Wie soll das gehen?

Sagen wir, deine Wertetabelle sieht so aus:

Code: Alles auswählen

   ┌───────┬─────────┐
   │ Zeit  │ Begriff │
   ├───────┼─────────┤
   │ 11:00 │ Feld    │
   │ 12:00 │ Wald    │
   │ 13:00 │ Wiesen  │
   │   …   │   …     │
   └───────┴─────────┘

Wie „hoch“ auf der y-Achse sollen dann die Begriffe „Feld“, „Wald“ und „Wiesen“ im XY-Diagramm eingezeichnet werden? Anders ausgedrückt: Wo im ℝ² liegen die Punkte P(11:00 | Feld), Q(12:00 | Wald) und R(13:00 | Wiesen)?

Gruß
lorbass

[TrueColor]

ich versuche gerade mit einem XY diagramm zu arbeiten und kann eine Hürde nicht nehmen.
Ist es möglich, die skalierung der Y-Achse dahingehend zu ändern, dass sie keinen Bereich von a bis b, sondern von einander verschiedene Begriffe anzeigt? Die X-Achse soll eine Zeiteinteilung haben.

Du könntest deine y-Achse mit 1, 2, 3, ..., n einteilen und diesen Zahlen in einer zusätzlichen Legende deine Begriffe zuordnen.

Wenn die Funktion, die durch das Diagramm beschrieben wird, keine Maxima oder Minima hat, also einem y-Wert jeweils nur ein x-Wert zugeordnet ist, dann sollt ein waagerechtes Balkendiagramm die bessere Wahl sein.

[lorbass]

Was ist eine „Ausprägungen auf der y-Achse“? Und wie nimmt das XY-Diagramm solche „Ausprägungen“ an? Und das auch noch so, dass sie eine „unabhängige Einheit“ darstellt?

Mag sein, dass ich begriffsstutzig bin, aber ich verstehe das nicht.

Stell doch bitte mal ein Beispieldokument mit einem „handgestrickten“ Diagramm zusammen, das zeigt, was dir so vorschwebt.

Gruß
lorbass

[Stefferson]

So, also so soll es mal aussehen. Ich hab mich heute vormittag vertippt. Ich meinte verschiedene x-Achsen. Aber das ist nicht sonderlich deutlich.

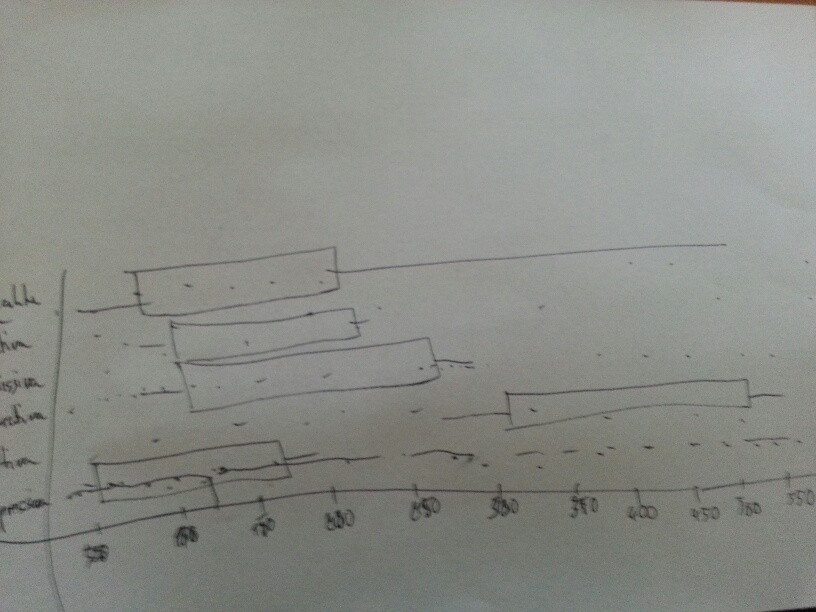

Was ich will: Ein Diagramm, dass mir anzeigt, wann welcher Kategorie im Zeitverlauf anwendugn findet. Das ganze für 6 unabhängige Kategorien. Das ganze soll ungefähr so aussehen. Da sollen dann in einem zweiten Schritt noch Boxplots rein.

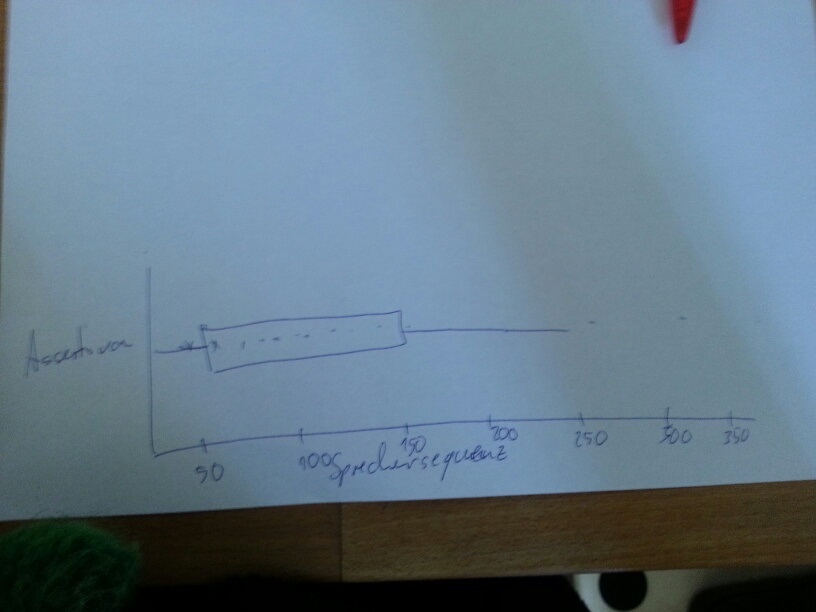

Das ganze hab ich mir als Kombination (über einander) von 6 einzelnen Schaubilder vorgestellt, die ungefähr so aussehen.


Danke für eure Geduld.
LG
Stefan

[lorbass]

Da sollen dann in einem zweiten Schritt noch Boxplots rein.

Hätteste mal gleich »Boxplot« oder auch »GANTT« gesagt…

Ich habe dir schnell ein kleines Beispiel zusammengeklickt mit

• Diagrammtyp: Balken (also „horizontale Säulen“)
• Datenbereich: Kategorie – Anfangsdatum – Dauer / Datenreihen in Spalten
• ggf. Beschriftungen hinzufügen
• erste Datenreihe formatieren: ohne Farbe
• x-Achse formatieren: als Datum formatieren / Minimum und Maximum geeignet festlegen

GANTT-Beispiel.ods

(20.21 KiB) 132-mal heruntergeladen

Gruß
lorbass

[Stefferson]

Also ich dachte, ich kümmer mich zuerst um das eine Problem bevor ich das andere angehe

Die Datei die du angehängt hast ist genau das was ich gescuht habe.

Ich danke aufrichtig.
Stefan

[lorbass]

Die Datei die du angehängt hast ist genau das was ich gescuht habe.

Dann hat sich meine Fragerei ja letzten Endes gelohnt.

Ich danke aufrichtig.

Gerne!

Gruß
lorbass

[Stefferson]

Hallo,

mit deiner Hilfe hab ich jetzt das gebastelt:

BSP.ods

(19.23 KiB) 116-mal heruntergeladen

Wie man sieht hab ich bei den FRageakten einen Fehlerbalken eingezeichnet, der sich auf das entsprechende Feld in der Datei bezieht.
Kann ich bei den anderen Kategorien andere Fehlerbalken einziehen? Wenn ich Calc richtig verstehe, könnte ich auch fragen, ob ich die Fehlerbalken für eine Datenreihe abhängig von einer anderen Datenreihe einzeichnen lassen kann, oder?
Oder ob ich die Fehlerbalken an Datenpunkte und nicht nur an Datenreihen knüpfen kann.
Oder gibts ne ganz andere Lösung?

LG
Stefan

[TrueColor]

Hätteste mal gleich [...] »GANTT« gesagt…

Für was steht GANNT?

[Stephan]

Für was steht GANNT?

Nach Wikipedia tatsächlich nur für den Namen des Erfinders:
http://de.wikipedia.org/wiki/Gantt-Diagramm


Gruß
Stephan

[TrueColor]

Ah, danke, wieder was gelernt...

[Stefferson]

Bitte on-topic bleiben. Ich habe ncoh eine (für mich) wichtige Frage gestellt.
Danke

[Stefferson]

Problem ist gelöst.
LG

[lorbass]

Problem ist gelöst.

Teilst du uns auch mit, wie?

Gruß
lorbass
