Seite 1 von 1
Re: XY Diagramm
Verfasst: Do, 28.08.2014 15:57
von lorbass
stefferson hat geschrieben:Ist es möglich, die skalierung der Y-Achse dahingehend zu ändern, dass sie keinen Bereich von a bis b, sondern von einander verschiedene Begriffe anzeigt?
Wie soll das gehen?
Sagen wir, deine Wertetabelle sieht so aus:
Code: Alles auswählen
┌───────┬─────────┐
│ Zeit │ Begriff │
├───────┼─────────┤
│ 11:00 │ Feld │
│ 12:00 │ Wald │
│ 13:00 │ Wiesen │
│ … │ … │
└───────┴─────────┘
Wie „hoch“ auf der y-Achse sollen dann die Begriffe „Feld“, „Wald“ und „Wiesen“ im XY-Diagramm eingezeichnet werden? Anders ausgedrückt: Wo im ℝ² liegen die Punkte
P(11:00 | Feld),
Q(12:00 | Wald) und
R(13:00 | Wiesen)?
Gruß
lorbass
Re: XY Diagramm
Verfasst: Mo, 01.09.2014 09:18
von TrueColor
stefferson hat geschrieben:ich versuche gerade mit einem XY diagramm zu arbeiten und kann eine Hürde nicht nehmen.
Ist es möglich, die skalierung der Y-Achse dahingehend zu ändern, dass sie keinen Bereich von a bis b, sondern von einander verschiedene Begriffe anzeigt? Die X-Achse soll eine Zeiteinteilung haben.
Du könntest deine y-Achse mit 1, 2, 3, ..., n einteilen und diesen Zahlen in einer zusätzlichen Legende deine Begriffe zuordnen.
Wenn die Funktion, die durch das Diagramm beschrieben wird, keine Maxima oder Minima hat, also einem y-Wert jeweils nur ein x-Wert zugeordnet ist, dann sollt ein waagerechtes Balkendiagramm die bessere Wahl sein.
Re: XY Diagramm
Verfasst: Fr, 05.09.2014 16:21
von lorbass
Was ist eine „Ausprägungen auf der y-Achse“? Und wie nimmt das XY-Diagramm solche „Ausprägungen“ an? Und das auch noch so, dass sie eine „unabhängige Einheit“ darstellt?
Mag sein, dass ich begriffsstutzig bin, aber ich verstehe das nicht.
Stell doch bitte mal ein Beispieldokument mit einem „handgestrickten“ Diagramm zusammen, das zeigt, was dir so vorschwebt.
Gruß
lorbass
Re: XY Diagramm
Verfasst: Fr, 05.09.2014 17:05
von Stefferson
So, also so soll es mal aussehen. Ich hab mich heute vormittag vertippt. Ich meinte verschiedene x-Achsen. Aber das ist nicht sonderlich deutlich.

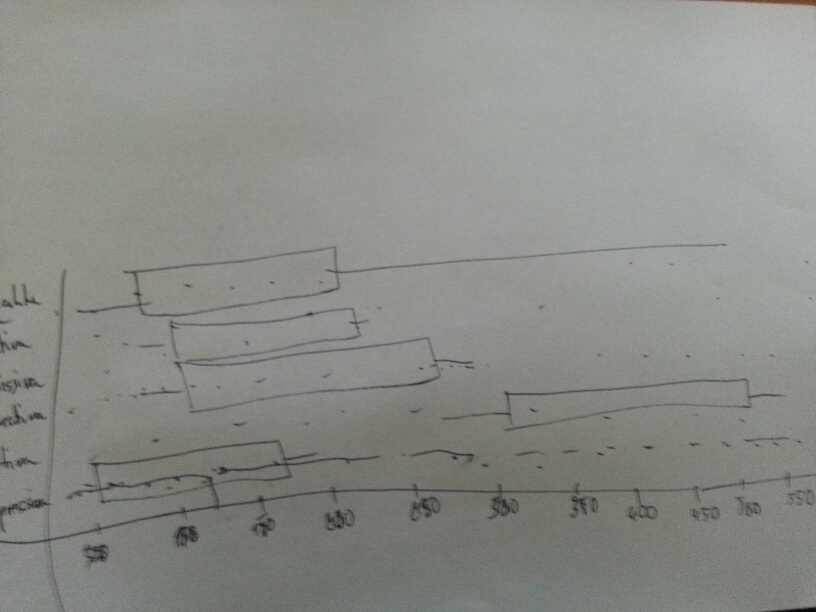

Was ich will: Ein Diagramm, dass mir anzeigt, wann welcher Kategorie im Zeitverlauf anwendugn findet. Das ganze für 6 unabhängige Kategorien. Das ganze soll ungefähr so aussehen. Da sollen dann in einem zweiten Schritt noch Boxplots rein.
- 20140826_173113_resized.jpg (139.39 KiB) 4733 mal betrachtet

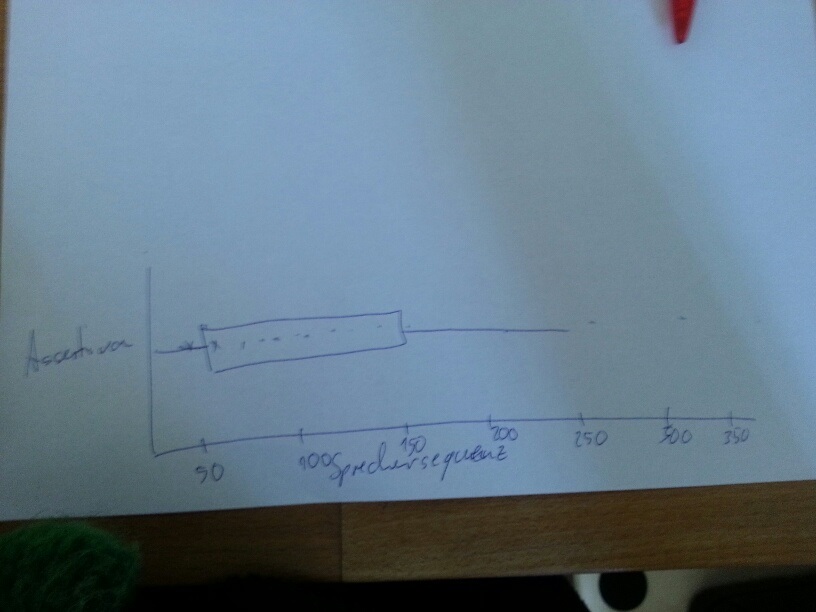

Das ganze hab ich mir als Kombination (über einander) von 6 einzelnen Schaubilder vorgestellt, die ungefähr so aussehen.
- 20140905_170056_resized_2.jpg (102.34 KiB) 4733 mal betrachtet
Danke für eure Geduld.
LG
Stefan
Re: XY Diagramm
Verfasst: Fr, 05.09.2014 18:29
von lorbass
Stefferson hat geschrieben:Da sollen dann in einem zweiten Schritt noch Boxplots rein.
Hätteste mal gleich »Boxplot« oder auch »GANTT« gesagt…
Ich habe dir schnell ein kleines Beispiel zusammengeklickt mit
- Diagrammtyp: Balken (also „horizontale Säulen“)
- Datenbereich: Kategorie – Anfangsdatum – Dauer / Datenreihen in Spalten
- ggf. Beschriftungen hinzufügen
- erste Datenreihe formatieren: ohne Farbe
- x-Achse formatieren: als Datum formatieren / Minimum und Maximum geeignet festlegen
Gruß
lorbass
Re: XY Diagramm
Verfasst: Fr, 05.09.2014 23:04
von Stefferson
Also ich dachte, ich kümmer mich zuerst um das eine Problem bevor ich das andere angehe
Die Datei die du angehängt hast ist genau das was ich gescuht habe.
Ich danke aufrichtig.
Stefan
Re: XY Diagramm
Verfasst: Sa, 06.09.2014 14:40
von lorbass
Stefferson hat geschrieben:Die Datei die du angehängt hast ist genau das was ich gescuht habe.
Dann hat sich meine Fragerei ja letzten Endes gelohnt.
Stefferson hat geschrieben:Ich danke aufrichtig.
Gerne!
Gruß
lorbass
Re: XY Diagramm
Verfasst: So, 07.09.2014 21:16
von Stefferson
Hallo,
mit deiner Hilfe hab ich jetzt das gebastelt:
- BSP.ods
- (19.23 KiB) 116-mal heruntergeladen
Wie man sieht hab ich bei den FRageakten einen Fehlerbalken eingezeichnet, der sich auf das entsprechende Feld in der Datei bezieht.
Kann ich bei den anderen Kategorien andere Fehlerbalken einziehen? Wenn ich Calc richtig verstehe, könnte ich auch fragen, ob ich die Fehlerbalken für eine Datenreihe abhängig von einer anderen Datenreihe einzeichnen lassen kann, oder?
Oder ob ich die Fehlerbalken an Datenpunkte und nicht nur an Datenreihen knüpfen kann.
Oder gibts ne ganz andere Lösung?
LG
Stefan
Re: XY Diagramm
Verfasst: Mo, 08.09.2014 08:20
von TrueColor
lorbass hat geschrieben:Hätteste mal gleich [...] »GANTT« gesagt…
Für was steht GANNT?
Re: XY Diagramm
Verfasst: Mo, 08.09.2014 08:55
von Stephan
Für was steht GANNT?
Nach Wikipedia tatsächlich nur für den Namen des Erfinders:
http://de.wikipedia.org/wiki/Gantt-Diagramm
Gruß
Stephan
Re: XY Diagramm
Verfasst: Mo, 08.09.2014 15:00
von TrueColor
Ah, danke, wieder was gelernt...
Re: XY Diagramm
Verfasst: Mo, 08.09.2014 17:48
von Stefferson
Bitte on-topic bleiben. Ich habe ncoh eine (für mich) wichtige Frage gestellt.
Danke
Re: XY Diagramm
Verfasst: Di, 09.09.2014 13:38
von Stefferson
Problem ist gelöst.
LG
Re: XY Diagramm
Verfasst: Di, 09.09.2014 14:02
von lorbass
Stefferson hat geschrieben:Problem ist gelöst.
Teilst du uns auch mit, wie?
Gruß
lorbass
